在医疗器械管材粘接中，经常会出现粘接力不足的情况，尤其是一些低极性材料，例如PP，PE，有机硅等材料，你是如何解决的？
你可以使用底涂剂、更换极性相近的胶水，通过加入少量溶剂起到渗透作提高粘接力，还有等离子处理等方法提高粘接力。
今天我们来说下等离子处理，我是做胶水的，但我也懂等离子，今天让我个“外行”和你说说等离子的原理和时效性。
等离子清洗剂，很多小朋友都用过，但你用的是真正的等离子吗？效果咋样？我可以说，市面上９５％的等离子清洗剂都是擦边球，怪不得你用起来不咋好用呢！我们先说，等离子设备都包括什么，如果你的没有，那就用的擦边球，哈哈哈哈哈哈……
等离子设备包括，真空泵（你有吗？）等离子发生器，工作气源（你有吗？）。哈哈哈哈，我猜，你只有个所谓的“等离子发生器”吧，所以你开心的擦边吧，擦边也好，有作用的，作用其实还可以，就是医疗导管的薄壁材料有点危险，怕烧穿！
对号入座结束，咱们说原理:
１. 真空泵是为了处理掉杂质气体，正常大气压下，空气的分子密度太高，之家高电压后，就会直接放电，打火星或是喷火，你的等离子是不是这样的？对，你的就是这样的，这个有个名称叫做“火焰等离子”或是“大毛等离子”，这个名字是对的，有等离子，也有火焰，还有高温，有效果，效果一般，同时还有个问题温度高，很多塑料基材受不了。所以要抽真空，降低空气中的气体分子密度。
２. 等离子发生器，这东西，就是在真空室内两个电极间释放高频高压电，让腔体内部的自由电子运动起来。这些自由电子是哪里来的呢？天生的，对天生的，我不愿意解释了，就是天生的不行你自己查去。（由于宇宙射线，或是其他具有电离能力的条件产生的电子，别怕这很少）。这些运动起来的电子去轰击电子富有的分子（工作气体），对这里就说到工作气体了。
３. 工作气体，就是在放电之前输入到腔体内的，工作气体被电子轰击，产生更多的自由电子，更多的自由电子去轰击更多的工作其他，就这样链式反应，雪崩效应，等离子真空腔内都是等离子了，内部材料就被进行等离子表面处理了，效果其实也一般。但对于有机薄壁管材必须用这种等离子，又贵效果又一般的低温等离子或是真空等离子。
（下次我们再说，为啥擦边的等离子，有时候效果更好，更持久！）
这三部分你都看到了，你也知道了什么是真的等离子处理了。
对我今天要说的是，等离子处理的时效性。

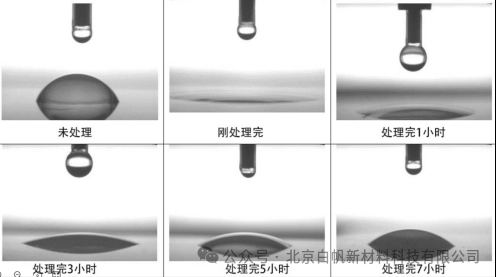

真正的等离子处理是有时效性的，处理过后材料表面的极性，随着处理后时间的延长，效果快速变差。
针对薄壁管材使用的低温真空等离子来说，时效性非常的显著，同时存储条件也对处理后的材料有很大的影响。
等离子体处理的时效性机理复杂，尚没有统一的解释，目前有两种较被认可的模型，一是极性基团翻转模型：经等离子体处理后，材料表面产生大量的活性基团，但随时间迁移，基团有向材料内部移动的趋势，使得材料整体能量达到平衡稳定；二是清理模型：认为经等离子体处理后，材料表面的大分子链断裂而形成许多小分子物质，这些小分子带有正负典型，随着时间的延长，正负电性会逐渐综合，极性消失。

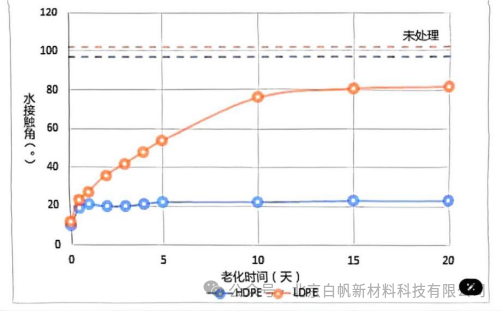

尤其是对于一些柔性材料来说，时效性更加的明显，例如HDPE和LDPE。
现在普遍认为，柔性材料极性的快速下降主要是因为分子链上极性集团的翻转，柔性材料分子链更容易翻转，所以极性消失更快。我不这么认为，我认为是结晶型阻止了电子的自由移动，以及阻止了分子链端头的运动，使电子综合速度下降，所以结晶性材料（硬的）等离子效果保持更好，而软的则保持更短。因为等离子的效果一旦触碰更容易消失，所以普通的测试手段也不好测试，例如，在不同时间段施加强电场看分子链端头的扭曲情况，判断是离子效应，还是翻转效应。这个做出来的意义不大，所以没人去探索，我没条件也没法探索，就这样吧。
大家记住，我们医疗器械中做等离子的导管材料都是柔性的，PEBAX，PVC，PE等，等离子效果都会很快消失，所以做完等离子，赶紧用，时间长了，必然完蛋。4个小时内，赶紧用起来！
如您有产品详情或技术咨询，欢迎随时联系我们
